10mm角タイプヘリカルフィルタ


仕様

タイプ
KBF-210

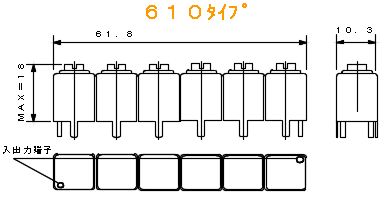

KBF-610
 外形寸法※
18.00×20.60×10.30
18.00×61.80×10.30
 適用周波数範囲
24~1000MHz
24~1000MHz

 通過帯域幅(-1dBにて)

3~100MHz
3~100MHz
 入出力インピーダンス
50Ω・75Ω
50Ω・75Ω
  挿入損失及び帯域外減衰量:帯域幅により異なりますが、ご希望の仕様に対応いたします。





特長

1.10mm角を基本ユニットとした、複同調型~6同調型(2P~6P)ヘリカルフィルタです。

2.セラミックボビンを採用しています。

3.アースピンはケース以外ありません。(入出力端子のみ)

4.小型低背化を必要とする機器設計に最適です。

5.適用周波数帯域が広くご希望に対応できます。

6.温度特性及び機械的特性に優れ、信頼性の高いヘリカルフィルタです。
